Un code DTC stocké dans le calculateur ne se résume pas à une ligne cryptique sur un lecteur OBD. C’est un protocole normalisé qui pointe vers un circuit, un sous-système et un type de défaillance. Comprendre sa structure permet de filtrer les faux positifs, prioriser les interventions et éviter les remplacements de pièces inutiles.
Structure d’un code DTC : anatomie d’une trame normalisée
Chaque code DTC se compose de cinq caractères selon la norme SAE J2012. Le premier caractère, une lettre, identifie le système concerné : P pour le groupe motopropulseur, B pour la carrosserie, C pour le châssis, U pour le réseau de communication.
A lire en complément : Quand le moteur de votre voiture vous alerte : l'erreur P1351
Le deuxième caractère distingue les codes génériques (0) des codes constructeur (1, 2 ou 3). Un P0xxx est lisible par n’importe quel scanner OBD-II compatible. Un P1xxx nécessite souvent un outil propriétaire ou une base de données spécifique à la marque.
Les trois derniers chiffres affinent la localisation. Le troisième indique le sous-système (alimentation carburant, allumage, contrôle des émissions, transmission). Les deux derniers isolent le composant ou le circuit défaillant. Un P0301, par exemple, pointe un raté d’allumage sur le cylindre 1, pas un défaut générique moteur.
A découvrir également : Régime moteur à 130 km/h : ce que votre compte-tours révèle sur votre voiture
- P0100 à P0199 : circuits de débit d’air et pression du collecteur d’admission
- P0200 à P0299 : injecteurs et circuit de carburant
- P0300 à P0399 : ratés d’allumage (misfire), avec identification par cylindre
- P0400 à P0499 : systèmes de recirculation des gaz d’échappement (EGR) et émissions auxiliaires
- P0700 à P0799 : transmission automatique et boîte de vitesses
Cette segmentation n’a rien de cosmétique. Elle conditionne la stratégie de diagnostic et le choix du capteur ou de l’actionneur à tester en premier.

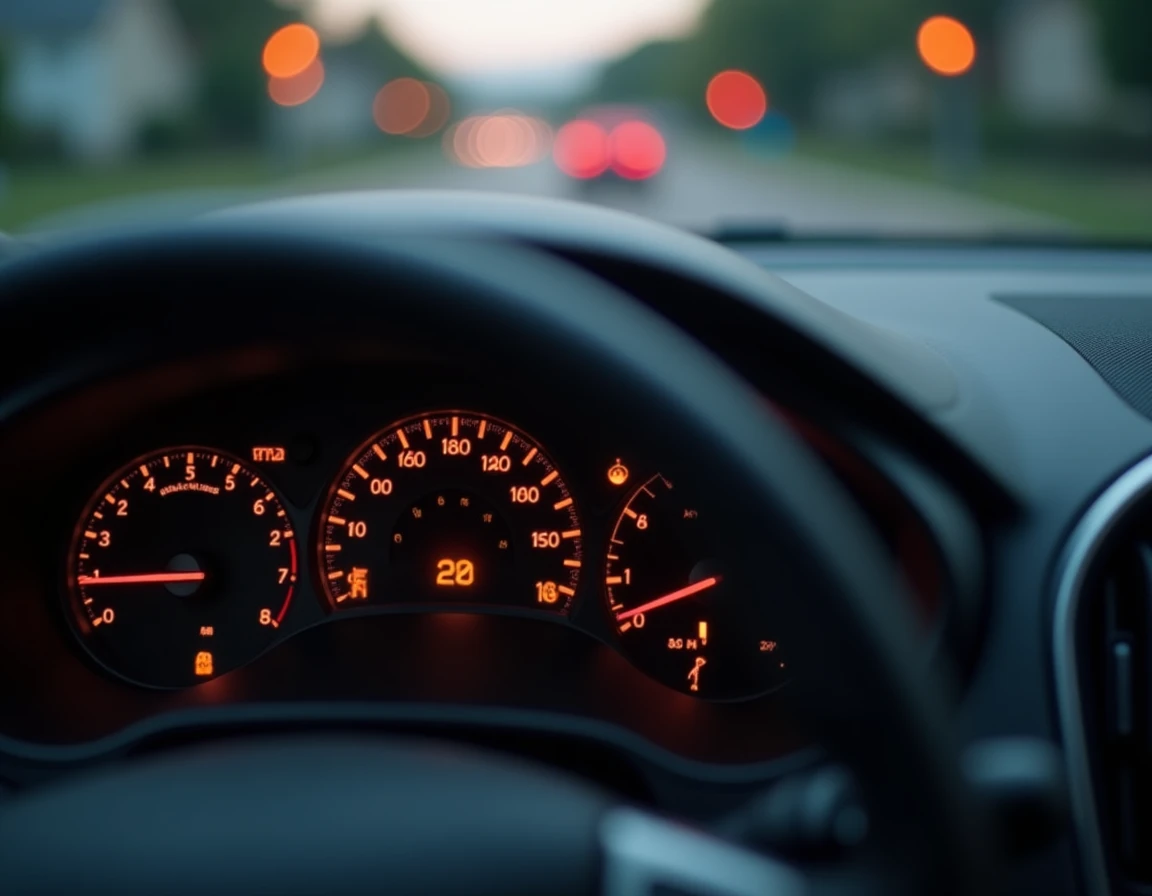

Voyant moteur, ABS, airbag : pourquoi le même protocole OBD génère des réponses différentes
Le voyant moteur (MIL) obéit à des règles d’allumage précises. Le calculateur moteur doit détecter le défaut sur au moins deux cycles de conduite consécutifs avant d’allumer le témoin et de stocker un DTC confirmé. Un défaut intermittent peut donc générer un code « pending » sans allumer le voyant.
Le système ABS fonctionne différemment. Son calculateur dédié surveille les capteurs de vitesse de roue en temps réel. Une incohérence franche entre deux capteurs déclenche le voyant ABS et stocke un code Cxxxx quasi instantanément. La tolérance aux faux positifs est plus faible, parce que la sécurité active du freinage ne supporte pas l’attente de deux cycles.
Pour l’airbag, la logique est encore plus stricte. Un DTC airbag actif désactive le déploiement des coussins. Le voyant SRS reste allumé tant que le code n’est pas résolu et effacé. Un simple problème de connectique sous un siège (corrosion, fil pincé) suffit à rendre l’ensemble du système pyrotechnique inopérant.
Codes permanents et codes effaçables
Depuis l’introduction des codes permanents dans la norme OBD-II, effacer un DTC moteur lié aux émissions ne fait que supprimer le code classique. Le code permanent reste inscrit dans la mémoire du calculateur jusqu’à ce que le véhicule réalise un cycle de validation complet sans reproduire le défaut.
Nous observons régulièrement des véhicules présentés au contrôle technique avec un voyant éteint mais un code permanent toujours actif. Effacer un code sans réparer la panne ne trompe plus les outils de diagnostic modernes.
Lecture DTC avec un outil OBD : ce que le scanner affiche et ce qu’il ne dit pas
Un lecteur OBD basique connecté sur la prise 16 broches restitue les codes génériques Pxxxx, parfois les Cxxxx et Bxxxx selon le protocole du véhicule (CAN, K-Line, J1850). Il affiche aussi les données figées (freeze frame), un instantané des paramètres moteur au moment où le défaut a été enregistré.
Le freeze frame est souvent plus utile que le code lui-même. Il indique le régime moteur, la charge calculée, la température du liquide de refroidissement, la pression du collecteur et la vitesse du véhicule au moment du défaut. Ces données permettent de reproduire les conditions de panne sur route ou au banc.
En revanche, un scanner générique ne lit pas les codes constructeur propriétaires ni les données des calculateurs secondaires (direction assistée électrique, climatisation, suspension pilotée). Pour accéder à ces informations, un outil multimarque avec licence étendue ou un outil constructeur reste nécessaire.
Diagnostic DTC en atelier : méthodologie pour éviter les remplacements inutiles
Un code DTC identifie un circuit, pas une pièce. P0130 signale un problème sur le circuit de la sonde lambda banque 1, capteur 1. Le défaut peut venir de la sonde elle-même, de son câblage, de son connecteur ou du calculateur moteur.
Nous recommandons systématiquement de vérifier trois points avant de commander une pièce :
- Contrôle visuel du faisceau et du connecteur du capteur incriminé (traces d’oxydation, gaine fondue, broche déformée)
- Mesure du signal électrique en live data : tension, résistance ou fréquence selon le type de capteur, comparée aux valeurs de référence constructeur
- Vérification des masses et de l’alimentation du calculateur concerné, surtout sur les véhicules de plus de dix ans où la corrosion des cosses de masse est fréquente
Remplacer un capteur sans tester son circuit est la première cause de retour atelier sur les interventions liées à un DTC. Le code oriente, le multimètre et l’oscilloscope confirment.
Codes multiples : lire dans l’ordre chronologique
Quand le scanner affiche cinq ou six DTC simultanément, la tentation est de traiter chaque code indépendamment. En pratique, un défaut unique peut générer une cascade de codes secondaires. Une fuite d’air au collecteur d’admission peut produire un code de mélange pauvre, un code de raté d’allumage et un code de performance du catalyseur.
Le freeze frame et l’horodatage des codes (quand le calculateur le permet) aident à remonter au défaut primaire. Résoudre celui-ci efface souvent les codes en aval après quelques cycles de conduite.
Le DTC reste un outil de tri, pas un verdict. Sa valeur dépend entièrement de la capacité du technicien à croiser le code avec les données en temps réel, l’historique du véhicule et une inspection physique méthodique du circuit concerné.
